Acoplamento de Engrenagens LHG

Características:

Acoplamentos padrão de simples engrenamento, TIPO LHG. Não podem acomodar desalinhamentos paralelos. Utilizado principalmente com montagens de eixo flutuante.


· Torcionalmente rígido;

· Montagem compacta;

· Grandes capacidades de furação;

· Altíssima relação torque/tamanho;

· Acomoda desalinhamentos angulares, paralelos e angulares;

· Trabalha em temperaturas de até 120°C. Pode ser usado para temperaturas mais altas usando graxa ou óleo de graduação adequada (consultar Antares).

Construção:

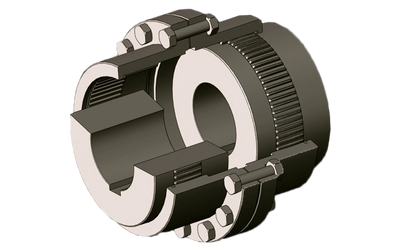

O Acoplamento de Engrenagens LHG Flexível  Antares tipo duplo engrenamento, consiste de dois cubos dentados idênticos, duas luvas flangeadas idênticas com dentes internos, uma guarnição, um conjunto de parafusos, porcas e arruelas, tampões de lubrificação e dois anéis de vedação.


Nomenclatura:

1. Cubos forjados com dentes externos;

2. Luvas flangeadas com dentes internos;

3. Guarnição;

4. Parafusos de ligação com baixa tolerância, garantindo alta precisão na ligação das tampas;

5. Bujões para lubrificação.
